List of Equipments for Typical Substation 154 kV - 66 kV - 15 kV

Home Technical

List of Equipments for Typical Substation 154 kV - 66 kV - 15 kV



EQUIPOS PRIMARIOS 154 kV




ÍtemCantidadUnidadDescripción
1.12C/UTransformador de Poder 154/66 kV, 90 MVA, ONAN, CDBC, YNyn0,
incluye TTCC y PPRR en AT/MT.
1.25C/UInterruptor Tripolar Tanque Vivo.
Uo: 154 kV, Um: 170 kV, In: 1.250 A, Icc: 40 kA.
1.33C/UInterruptor Tripolar Tanque Vivo.
Uo: 154 kV, Um: 170 kV, In: 2.000 A, Icc: 40 kA.
1.41C/UInterruptor Tripolar Tanque Vivo.
Uo: 154 kV, Um: 170 kV, In: 3.150 A, Icc: 40 kA.
1.515C/UDesconectador Tripolar Horizontal Apertura Central SPT, motorizado/manual.
Uo: 154 kV, Um: 170 kV, In: 1.250 A, Icc: 40 kA.
1.68C/UDesconectador Tripolar Horizontal Apertura Central SPT, motorizado/manual.
Uo: 154 kV, Um: 170 kV, In: 2.000 A, Icc: 40 kA.
1.72C/UDesconectador Tripolar Horizontal Apertura Central SPT, motorizado/manual.
Uo: 154 kV, Um: 170 kV, In: 3.150 A, Icc: 40 kA.
1.84C/UDesconectador Tripolar Horizontal Apertura Central CPT, motorizado/manual.
Uo: 154 kV, Um: 170 kV, In: 1.250 A, Icc: 40 kA.
1.95C/UDesconectador Monopolar Horizontal Pantógrafo SPT, motorizado/manual.
Uo: 154 kV, Um: 170 kV, In: 1.250 A, Icc: 40 kA.
1.103C/UDesconectador Monopolar Horizontal Pantógrafo SPT, motorizado/manual.
Uo: 154 kV, Um: 170 kV, In: 2.000 A, Icc: 40 kA.
1.1115C/UTransformador de Corriente.
Uo: 154 kV, Um: 170 kV, 500-1000-1500/1-1-1-1-1-1 A.
N1: 0,2 ≤ FS5 - 15 VA, N2: 0,2 ≤ FS5 - 15 VA,
N3: 5P20 - 15 VA, N4: 5P20 - 15 VA, N5: 5P20 - 15 VA, N6: 5P20 - 15 VA.
1.126C/UTransformador de Corriente.
Uo: 154 kV, Um: 170 kV, 170/400-500-600/1-1-1-1-1-1 A.
N1: 0,2 ≤ FS5 - 15 VA, N2: 0,2 ≤ FS5 - 15 VA,
N3: 5P20 - 15 VA, N4: 5P20 - 15 VA, N5: 5P20 - 15 VA, N6: 5P20 - 15 VA.
1.133C/UTransformador de Corriente.
Uo: 154 kV, Um: 170 kV, 100-150-200/1-1-1-1-1-1 A.
N1: 0,2 ≤ FS5 - 15 VA, N2: 0,2 ≤ FS5 - 15 VA,
N3: 5P20 - 15 VA, N4: 5P20 - 15 VA, N5: 5P20 - 15 VA, N6: 5P20 - 15 VA.
1.143C/UTransformador de Corriente.
Uo: 154 kV, Um: 170 kV, 2000-3000-4000/1-1-1-1-1-1 A.
N1: 0,2 ≤ FS5 - 15 VA, N2: 0,2 ≤ FS5 - 15 VA,
N3: 5P20 - 15 VA, N4: 5P20 - 15 VA, N5: 5P20 - 15 VA, N6: 5P20 - 15 VA.
1.1515C/UTransformador de Potencial Capacitivo (CVT).
Uo: 154 kV, Um: 170 kV, 154/√3 / 0,115/√3 - 0,115 / 0,115/√3 - 0,115 / 0,115/√3 - 0,115 kV.
S1: Cl 3P 15VA, S2: Cl 0,2 15VA, S3: Cl 0,2 15VA.
1.1621C/UPararrayos.
Ur: 132 kV, Uc: 106 kV, In: 20 kA, CDL: 4.
1.1753C/UAislador de Pedestal.
Uo: 154 kV, Clase: 72,5 kV, Distancia de Fuga: 4.250 mm.
1.181C/UBanco de Condensadores 154 kV, 30 MVAr,
ONAN, YN. Uo: 154 kV, Um: 170 kV.
1.194C/UDesconectador de Condensadores.




EQUIPOS PRIMARIOS 66 kV




ÍtemCantidadUnidadDescripción
2.12C/UInterruptor Tripolar Tanque Vivo.
Uo: 66 kV, Um: 72,5 kV, In: 1.250 A, Icc: 40 kA.
2.23C/UInterruptor Tripolar Tanque Vivo.
Uo: 66 kV, Um: 72,5 kV, In: 2.000 A, Icc: 40 kA.
2.31C/UInterruptor Tripolar Tanque Vivo.
Uo: 66 kV, Um: 72,5 kV, In: 4.000 A, Icc: 40 kA.
2.46C/UDesconectador Tripolar Horizontal Apertura Central SPT, motorizado/manual.
Uo: 66 kV, Um: 72,5 kV, In: 1.250 A, Icc: 40 kA.
2.58C/UDesconectador Tripolar Horizontal Apertura Central SPT, motorizado/manual.
Uo: 66 kV, Um: 72,5 kV, In: 2.000 A, Icc: 40 kA.
2.62C/UDesconectador Tripolar Horizontal Apertura Central SPT, motorizado/manual.
Uo: 66 kV, Um: 72,5 kV, In: 4.000 A, Icc: 40 kA.
2.72C/UDesconectador Tripolar Horizontal Apertura Central CPT, motorizado/manual.
Uo: 66 kV, Um: 72,5 kV, In: 1.250 A, Icc: 40 kA.
2.83C/UDesconectador Monopolar Horizontal Pantógrafo SPT, motorizado/manual.
Uo: 66 kV, Um: 72,5 kV, In: 2.000 A, Icc: 40 kA.
2.93C/UTransformador de Corriente.
Uo: 66 kV, Um: 72,5 kV, 500-1000-2000/1-1-1-1-1-1 A.
N1: 0,2 ≤ FS5 - 15 VA, N2: 0,2 ≤ FS5 - 15 VA,
N3: 5P20 - 15 VA, N4: 5P20 - 15 VA, N5: 5P20 - 15 VA, N6: 5P20 - 15 VA.
2.1012C/UTransformador de Corriente.
Uo: 66 kV, Um: 72,5 kV, 600-900-1200/1-1-1-1-1-1 A.
N1: 0,2 ≤ FS5 - 15 VA, N2: 0,2 ≤ FS5 - 15 VA,
N3: 5P20 - 15 VA, N4: 5P20 - 15 VA, N5: 5P20 - 15 VA, N6: 5P20 - 15 VA.
2.113C/UTransformador de Corriente.
Uo: 66 kV, Um: 72,5 kV, 1000-2000-3000-4000-5000/1-1-1-1-1-1 A.
N1: 0,2 ≤ FS5 - 15 VA, N2: 0,2 ≤ FS5 - 15 VA,
N3: 5P20 - 15 VA, N4: 5P20 - 15 VA, N5: 5P20 - 15 VA, N6: 5P20 - 15 VA.
2.129C/UTransformador de Potencial Capacitivo (CVT).
Uo: 66 kV, Um: 72,5 kV, 66/√3 / 0,115/√3 - 0,115 / 0,115/√3 - 0,115 / 0,115/√3 - 0,115 kV.
S1: Cl 3P 15VA, S2: Cl 0,2 15VA, S3: Cl 0,2 15VA.
2.133C/UTransformador de Potencial (SSAA). (Cargable SSVT)
Uo: 66 kV, Um: 72,5 kV, 66/√3 / 0,38/√3 kV, 3x100 kVA. Cargable (SSVT).
2.1415C/UPararrayos.
Ur: 54 kV, Uc: 43 kV, In: 10 kA, CDL: 4.
2.1528C/UAislador de Pedestal.
Uo: 66 kV, Clase: 170 kV, Distancia de Fuga: 1.813 mm.




EQUIPOS PRIMARIOS BT




ÍtemCantidadUnidadDescripción
3.11C/UGrupo Generador.
Uo: 380/220 kV; um:1,2 kV, 50 Hz

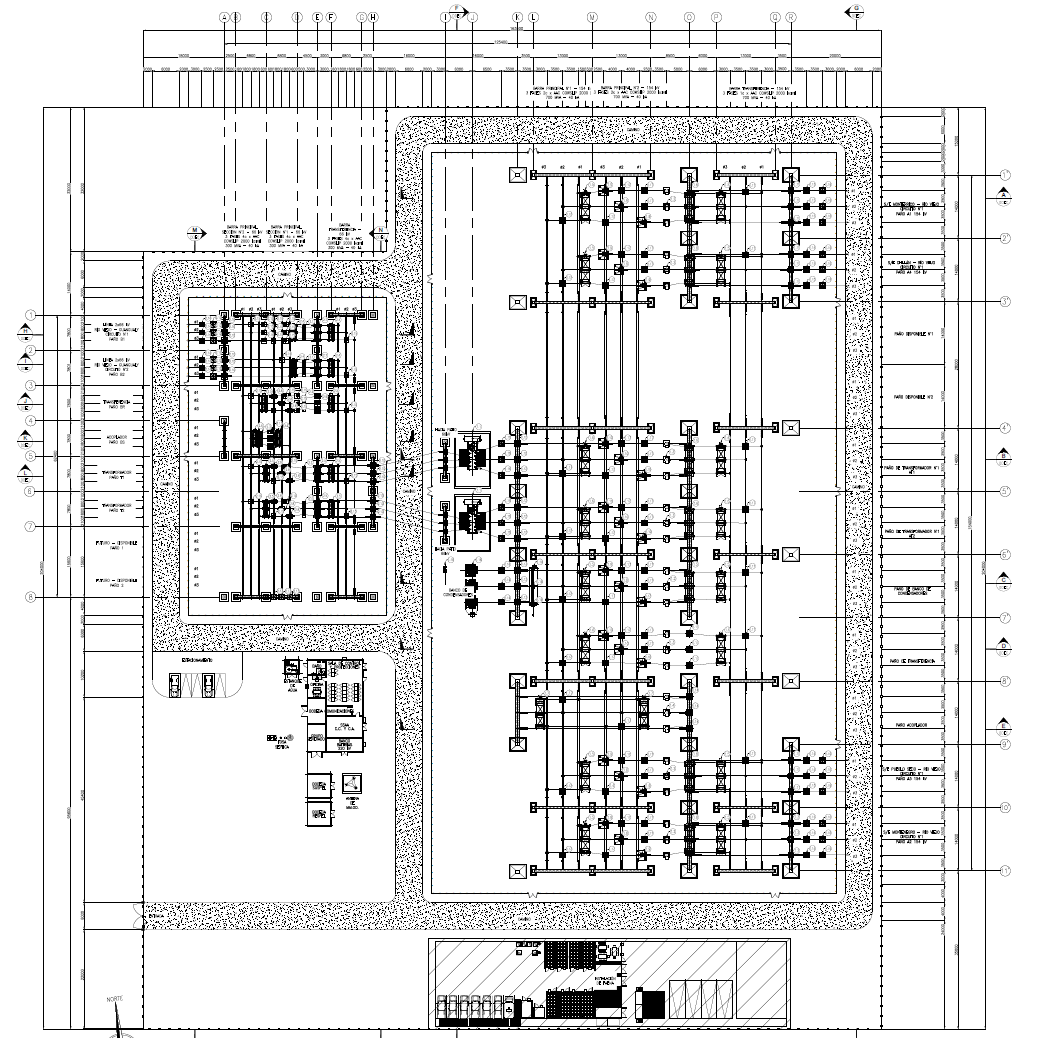

List of Equipments for Typical Substation 154 kV - 66 kV - 15 kV.png


EQUIPOS PRIMARIOS 66 kV




ÍtemCantidadUnidadDescripción
1.11C/UTransformador de Poder
66/15 kV, 50 MVA, ONAN, CDBC, Dyn1, incluye TTCC y PPRR en AT/MT
1.24C/UInterruptor Tripolar Tanque Vivo
Uo: 66 kV, Um: 72,5 kV, In: 1.250 A, Icc: 40 kA
1.32C/UInterruptor Tripolar Tanque Vivo
Uo: 66 kV, Um: 72,5 kV, In: 2.000 A, Icc: 40 kA
1.48C/UDesconectador Tripolar Horizontal Apertura Central SPT, motorizado/manual
Uo: 66 kV, Um: 72,5 kV, In: 1.250 A, Icc: 40 kA
1.55C/UDesconectador Tripolar Horizontal Apertura Central SPT, motorizado/manual
Uo: 66 kV, Um: 72,5 kV, In: 2.000 A, Icc: 40 kA
1.64C/UDesconectador Tripolar Horizontal Apertura Central CPT, motorizado/manual
Uo: 66 kV, Um: 72,5 kV, In: 1.250 A, Icc: 40 kA
1.76C/UDesconectador Monopolar Pantógrafo SPT motorizado/manual
Uo: 66 kV, Um: 72,5 kV, In: 2.000 A, Icc: 40 kA
1.83C/UTransformador de Corriente
Uo: 66 kV, Um: 72,5 kV, 400-600-800/1-1-1-1-1-1 A
N1: 0,2 = FS5 - 15 VA, N2: 0,2 = FS5 - 15 VA,
N3: 5P20 - 15 VA, N4: 5P20 - 15 VA, N5: 5P20 - 15 VA, N6:
5P20 - 15 VA
1.915C/UTransformador de Corriente
Uo: 66 kV, Um: 72,5 kV, 600-900-1200/1-1-1-1-1-1 A
N1: 0,2 = FS5 - 15 VA, N2: 0,2 = FS5 - 15 VA,
N3: 5P20 - 15 VA, N4: 5P20 - 15 VA, N5: 5P20 - 15 VA, N6:
5P20 - 15 VA
1.1118C/UTransformador de Potencial Capacitivo (CVT)
Uo: 66 kV, Um: 72,5 kV, 66000/v3 / 115 - 115/v3 / 115 -
115/v3 / 115 - 115/v3 V
S1: 0,2 - 10 VA, S2: 0,2 - 10 VA, S3: 3P - 10 VA
1.1212C/UPararrayos
Ur: 54 kV,  Uc:  43 kV, In: 10 kA, CDL: 2
1.1350C/UAislador de Pedestal Clase
Uo: 66 kV,  Clase: 72,5 kV, DISTANCIA DE FUGA: 1.813 mm.
1.141C/UEquipo Seccionador Hibrido
Uo: 66 kV, Um: 72,5 kV, In: 5000 A, Icc: 40 kA
TC: 3000-5000-7000/1-1-1-1-1-1 A
N1: 0,2S - 15 VA, N4: 5P20 - 15 VA, N5: 5P20 - 15 VA, N6: 5P20 - 15 VA




EQUIPOS PRIMARIOS 15 kV Y BT




ÍtemCantidadUnidadDescripción
2.11C/UCelda Entrada, Barra Principal T1, Barra Simple.
Uo: 15 kV, Um: 17,5 kV, In: 3.150 A, Icc: 25 kA.
(Interruptor de Poder + Desconectador + TTCC + PPRR).
INT: 3.150 A, 25 kA. DES: INT: 3.150 A, 25 kA.
TC: 500-1.000-1.500-2.000/1-1-1-1 A. N1:N2: 0,2 = FS5. N3:N4: 5P20-15VA.
PPRR: Ur: 12 kV, Uc: 9,6 kV, In: 10 kA, CDL: 2.
2.26C/UCelda Alimentador N°1@4, Barra Simple.
Uo: 15 kV, Um: 17,5 kV, In: 3.150 A, Icc: 25 kA. (Interruptor de Poder + Desconectador + TTCC + PPRR).
INT: 630 A, 25 kA. DES: 630 A, 25 kA.
TC: 100-200-300-600/1-1-1 A. N1:N2: 0,2 = FS5. N3: 5P20-15VA.
PPRR: Ur: 12 kV, Uc: 9,6 kV, In: 10 kA, CDL: 2.
2.31C/UCelda de Medida, Barra Simple.
Uo: 15 kV, Um: 17,5 kV, In: 3.150 A, Icc: 25 kA.
TP: 15000/√3 / 115-115/√3 / 115-115/√3 / 115-115/√3 V. S1:S2: 0,2-15VA.
S3: 3P-15VA.
2.41C/UCelda Servicios Auxiliares, Barra Simple.
Uo: 15 kV, Um: 17,5 kV, In: 3.150 A, Icc: 25 kA. (Interruptor de Poder + Desconectador + TTCC + PPRR).
INT: 630 A, 25 kA. DES: 630 A, 25 kA.
TC: 50/1 A. N1: 0,2 = FS5. N2: 5P20-15VA.
PPRR: Ur: 12 kV, Uc: 9,6 kV, In: 10 kA, CDL: 2.
2.51C/UTransformador de Servicios Auxiliares (PAD-MOUNTED).
Uo: 15 kV, Um: 17,5 kV, 15/0,4-0,231 kV, 150 kVA, Dyn1.
2.66C/UAislador de Pedestal.
Uo: 15 kV, Clase: 17,5 kV, Distancia de Fuga: 438 mm.
2.79C/UMufa Terminal Contraíble.
Uo: 15 kV, Clase: 17,5 kV, Distancia de Fuga: 438 mm.
2.81C/UGrupo Generador.
Uo: 380/220 V, Um: 1,2 kV, 50 Hz, 150 kVA.
